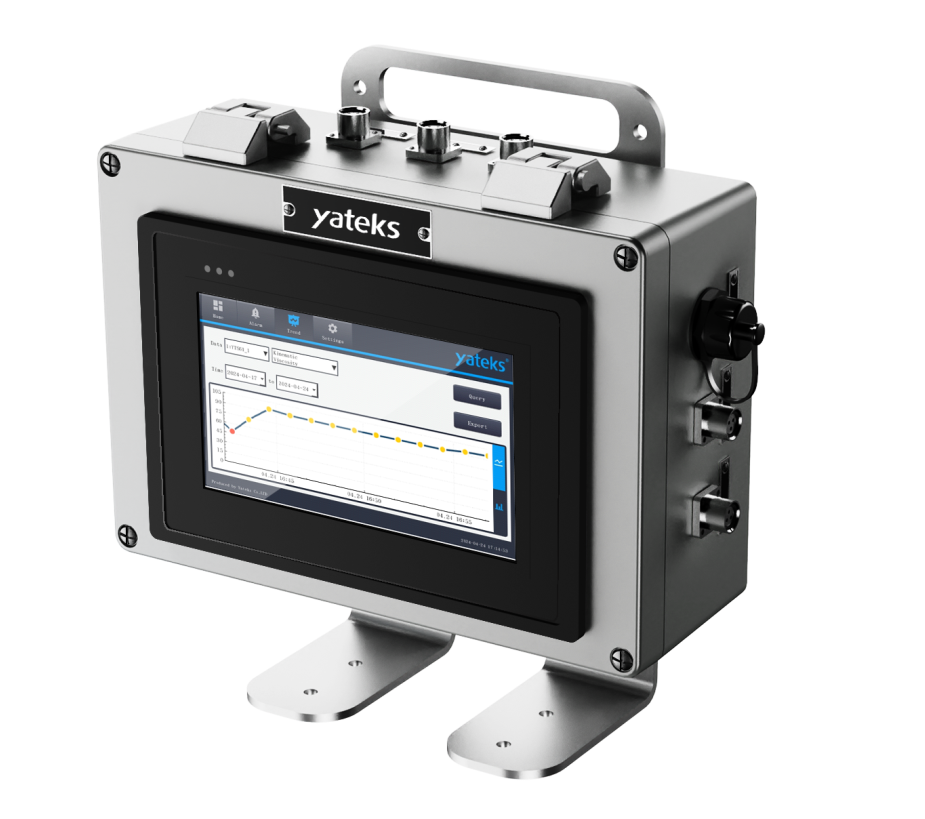

油液傳感器控制終端控制終端適用于鋼廠、紙張、石化、水泥、電力系統等設備的集成安裝，可適配粘度、密度、介電常數、含水率、溫度、磨損顆粒和污染度的檢測，同時配合內部模型數據可選配：實時運動粘度、40℃運動粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標，真正實現多功能、低成本、大集成的綜合應用型多功能在線監測油液系統主要性能參數。
技術優勢：
傳感器控制終端采用多路信號采集形式，針對大型工業現場的高分散、多點位的特點，系統采用多路單點的采集信方式，將數據匯總在分控系統，進行集中化打包處理數據，實現了現場的單點采集-集中上傳，大大節省了傳統企業的部署費用，控制系統集成顯示屏 、數據處理模塊、4G通訊模塊、GPS定位模塊。
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000mpa.s |
±5% |
|
運動粘度 |
1～1000 mm2/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
介電常數 |
1～6 |
±5% |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
飽和度 |
0～1aw |
±0.03aw |
|
含水量 |
0-5000ppm（默認）(依據不同油品標定校準) |
±10% |
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000cp |
±5% |
|
運動粘度 |
1～1000 mm2/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
介電常數 |
1～6 |
±5% |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000cp |
±5% |
|
運動粘度 |
1～1000 mm2/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
飽和度 |
0～1aw |
±0.03aw |
|
含水量 |
0-5000ppm（默認）(依據不同油品標定校準) |
±10% |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
含水率 |
0-10%（默認）(依據不同油品標定校準) |
±0.5% |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.5℃ |
|
介電常數 |
1-6 |
±3% |
|
測量指標 |
金屬磨粒 |
|
可選 |
鐵磁性磨粒、非鐵磁性磨粒、磨粒總數 |
|
測量范圍 |
40～99um Fe |
|
100～199um Fe |
|
|
200～299um Fe |
|
|
300～399um Fe |
|
|
≥400um Fe |
|
|
鐵磁性磨粒總數 |
|
|
150～199um Non-Fe |
|
|
200～299um Non-Fe |
|
|
300～399um Non-Fe |
|
|
400～499um Non-Fe |
|
|
≥500um Non-Fe |
|
|
非鐵磁性磨粒總數 |
|
|
磨粒總數 |
|
|
測量精度 |
流體溫度-30℃～85℃檢出率≥85%； 流體溫度85℃～105℃檢出率≥80%。 |
|
檢測項目 |
技術參數 |
|
光源 |
半導體激光器 |
|
檢測范圍 |
1～100μm或4～70μm（C） |
|
靈敏度 |
1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002) |
|
測量通道 |
內置GJB420A-96、GJB420B-06、NAS1638、ISO4406等標準 |
|
粒徑尺寸 |
1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm；4μm(c)、4.6μm(c)、6μm(c)、10μm(c)、14μm(c)、21μm(c)、38μm(c)、70μm(c) |
|
測試準確度 |
±1個污染度等級 |
|
檢測流速 |
25～300mL/min |
|
技術指標 |
參數 |
|
外形尺寸 |
277.5*265*116mm （誤差±2mm） |
|
液晶屏 |
7″工業觸摸液晶屏，分辨率800*480 |
|
重量 |
4kg±0.5kg |
|
外殼材質 |
壓鑄鋁 |
|
防護等級 |
IP64 |
|
系統本機存儲 |
32G 高速SD卡 |
|
工作電壓 |
DC24V |
|
工作電流 |
<2.5A |
|
信號輸出方式 |
RS485 |
|
TCP網口 |
|
|
數據 |
USB接口 |
|
操作系統 |
實時多任務操作系統 |
|
用戶界面 |
觸摸屏操作菜單 |
|
文件管理 |
支持歷史數據查詢 |
|
預警功能 |
支持預警值設置與報警 |
|
軟件升級 |
可通過接口升級 |
|
技術指標 |
參數 |
|
外形尺寸 |
220*180*65mm （誤差±2mm） |
|
重量 |
2kg±0.2kg |
|
外殼材質 |
壓鑄鋁 |
|
防護等級 |
IP64 |

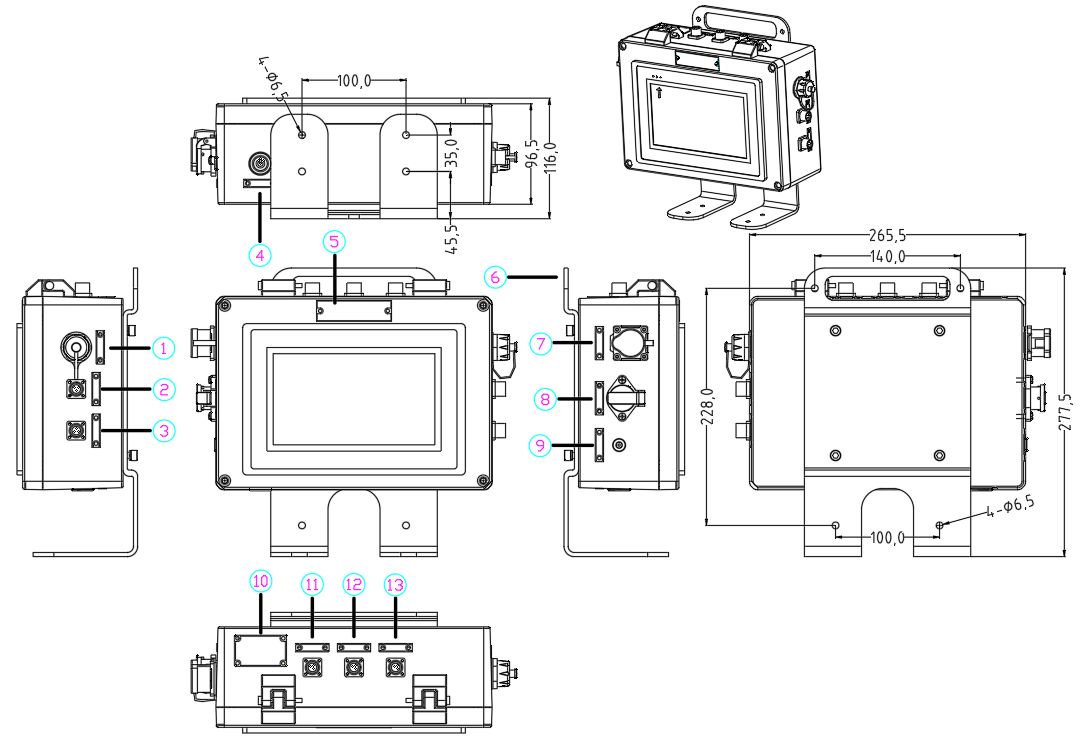

顯示裝置

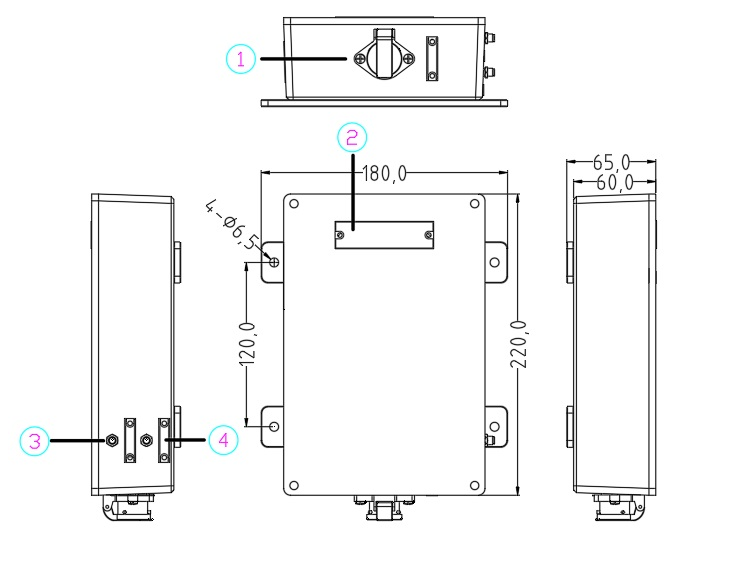

4G配件箱
產品應用：
食品加工、實驗室分析、燃油存儲與運輸環節；精煉、石油行業、風力、火力發電等發電行業；航空，航海，鐵路等交通運輸行業 ；鉆井平臺等海洋工程、大型工程機械設備、交通運輸車輛、燃料儲運車輛、油處理設備、化學實驗分析、生產過程品質管理、油處理及過濾系統；涂料、油墨及印刷行業、醫用設等。
