SGCMY指針式扭矩扳手高精度手動扭力校驗儀簡介：
我司生產供應的指針式扭矩扳手高精度手動扭力校驗儀（又稱扭力扳手測試儀）用于小范圍內測量、觀察、擰緊。液晶數字顯示屏直接讀數易于調整到合適的扭力值。可調節式承力四方孔的裝配更適合各類扳手或起子等被測產品。在峰值工作模式下，具有自動和手動存儲100組扭矩峰值的功能，自動存儲扭矩峰值的時間可在（0.0~4）秒的時間范圍內選擇設定；可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出。手動扭力校驗儀可用于有扭矩要求的螺紋緊固擰緊工件。該產品可順逆時針操作，可預設定扭矩值。可優先控制螺紋緊固。適用于精密儀器螺絲鎖緊、等對螺絲鎖緊有較高要求，對鎖緊精度要求較高的場合。應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業。

指針式扭矩扳手高精度手動扭力校驗儀用途
指針式扭矩扳手高精度手動扭力校驗儀是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、拆卸內六角螺栓滑轉式扭矩力管鉗扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

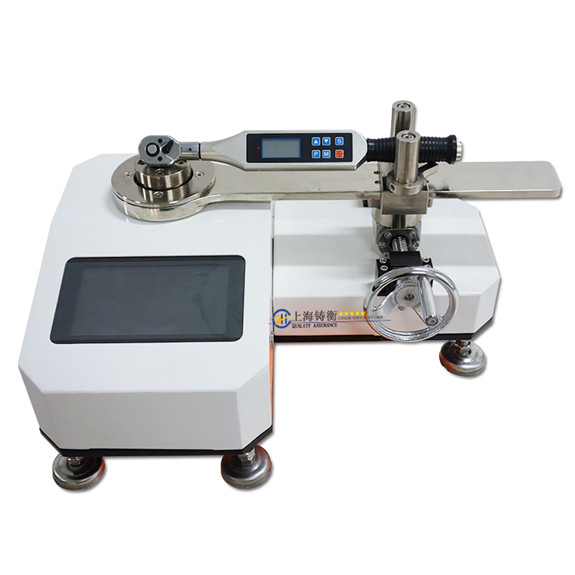

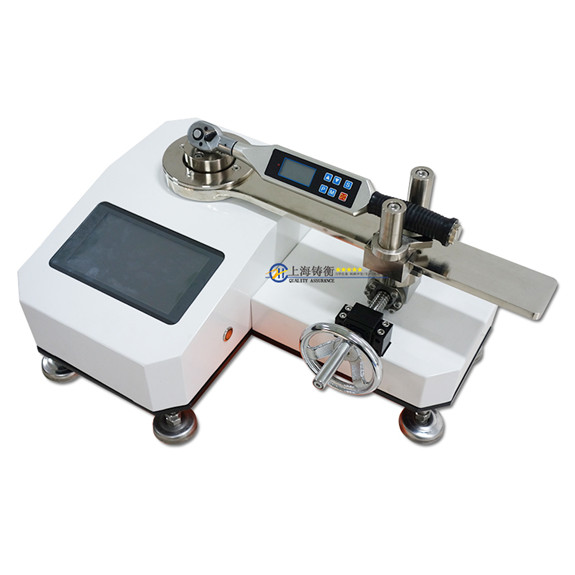

指針式扭矩扳手高精度手動扭力校驗儀圖片（檢測數顯扭力扳手擰緊力）

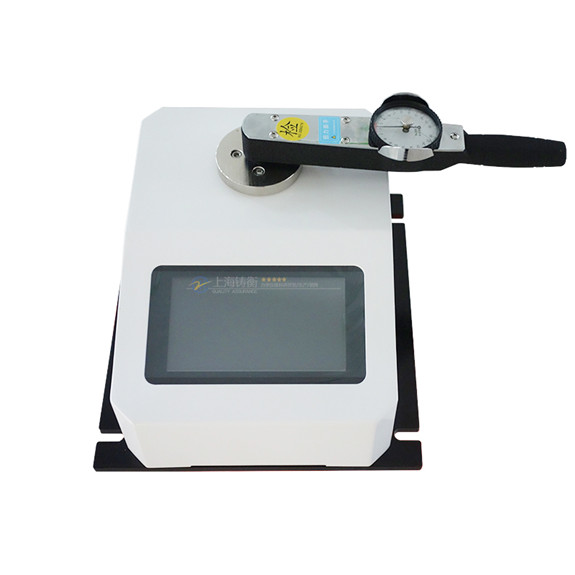

指針式扭矩扳手高精度手動扭力校驗儀圖片（檢測表盤扭力扳手擰緊力）

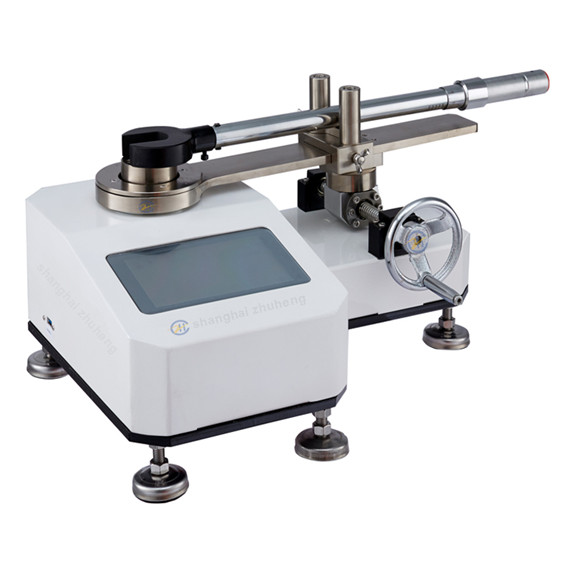

指針式扭矩扳手高精度手動扭力校驗儀圖片（檢測預置扭力扳手?jǐn)Q緊力）

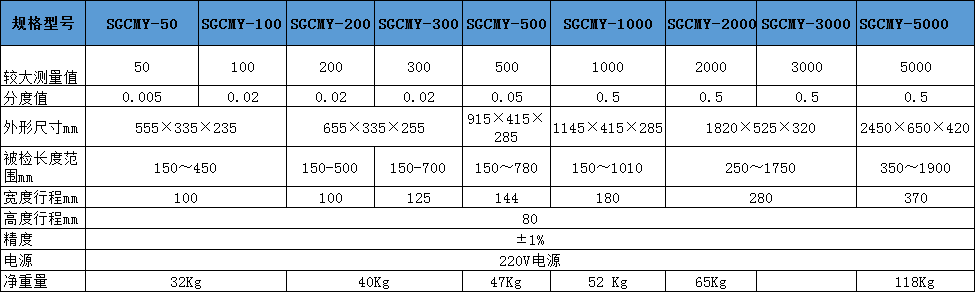

指針式扭矩扳手高精度手動扭力校驗儀規格參數





指針式扭矩扳手高精度手動扭力校驗儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。

指針式扭矩扳手高精度手動扭力校驗儀液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如峰值保持表盤式扭矩測力扳手、拆卸內六角螺栓滑轉式扭矩力管鉗扳手等。
5、手輪：旋動手輪即可進行檢測。

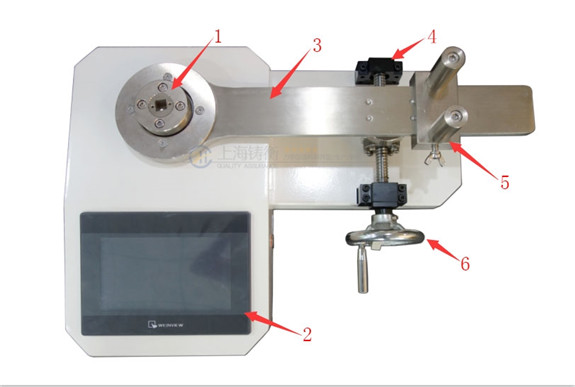

指針式扭矩扳手高精度手動扭力校驗儀部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

指針式扭矩扳手高精度手動扭力校驗儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
指針式扭矩扳手高精度手動扭力校驗儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。


上海鑄衡廠家生產供應的扭矩測試儀有7種：便攜式扭力測試儀，動態扭力測試儀，扭矩扳手測試儀，數顯扭矩測試儀，瓶蓋扭矩測試儀（操作使用視頻），    電批扭矩測試儀（實拍產品展示視頻），彈簧拉力測試儀，以下是具體的產品介紹，可根據自己的需要   咨詢    聯絡我們



產品執行標準
GB/T 16823.3-2010   《緊固件 扭矩-夾緊力試驗》

RB/T 034-2020  《測量設備校準周期的確定和調整方法指南》

GB/T 15637-2012 《數字多用表校準儀通用規范》

GB/T 3229-2018   《螺栓螺母用裝配工具 手動和機動螺刀頭的傳動端和連接部件的尺寸及扭矩試驗》

GB/T 3098.9-2020   《緊固件機械性能 有效力矩型鋼鎖緊螺母》

JB/T 13217-2017    《工業機械數字控制系統用力矩電動機》
