測電動閥門驅動器功率0-10Kn.m動態扭力測試儀 輸出扭矩信號動態扭力儀

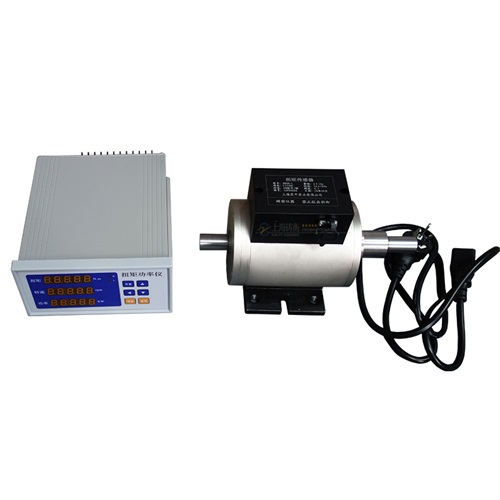

SGDN系列動態扭力測試儀簡介：
動態扭矩測試儀是為測試和檢測各種動態扭矩而設計制造的一種智能化計量儀器。動態扭力測試儀用于檢測各種電機、減速機輸出的扭矩、轉速、功率的高精度測試設備。廣泛應用于各種電機、機械制造、科研機構等行業。


動態扭力測試儀產品特點：

1.信號輸出波形方波幅度可選5V/12V。
2.通電即可進入工作狀態，勿需預熱過程。
3.檢測精度高、穩定性好、抗干擾性強。
4.可任意位置，任意方向安裝。
5.不需反復調零即可連續測量正反扭矩。
6.能源及信號非接觸傳遞，傳遞信號時與是否旋轉，轉速和轉向無關。
7.可以傳遞禁止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。
8.傳感器可脫離二次儀表,立使用，只要按需供電即可輸出阻抗與扭矩  成正比的等方波或脈沖波頻率信號；或者電壓、電流信號。
9.由于變壓器感應供電，且沒有集流環等磨損件，故可以高轉速長期工作，廣泛應用于電機、發電機、減速機、柴油機的扭矩監測。

動態扭力測試儀主要功能：

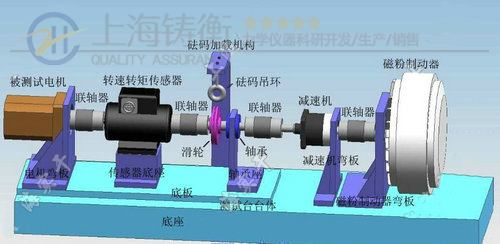

可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。

動態扭力測試儀運輸、安裝、使用與操作：
設備在運輸過程中嚴禁淋雨、倒置和沖擊。設備運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。設備安裝牢固，要有可靠接地。設備主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節。設備專線供電，以防干擾。設備周圍不得有強磁場干擾源。設備由專業操作人員按照分類說明書設定儀表參數并操作，非專業人員不得操作。設備出廠精度已經標定，非專業人員不得調整標定精度的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定。


動態扭力測試儀使用環境：
環境溫度不超過40℃。海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。


動態扭矩測試儀規格型號

序號               NO	產品型號 (Model)	測量范圍   （N.m）	分度值 （N）	外形尺寸    （mm）	重量 （KG）
01	SGDN-5	0.5-5	0.0001	188X100X108	5
02	SGDN-10	1-10	0.001
03	SGDN-20	2-20	0.001
04	SGDN-50	5-50	0.001
05	SGDN-100	10-100	0.01
06	SGDN-200	20-200	0.01	209X100X126	7
07	SGDN-500	50-500	0.01	238X100X136	10
08	SGDN-1000	100-1000	0.1	275X120X140	12
09	SGDN-2000	200-2000	0.1	298X120X154	15
10	SGDN-5000	500-5000	0.1	356X180X180	21

動態扭矩測試儀技術參數

指標名稱	動態扭矩測試儀性能指標
測量范圍	0-土 1OOOOON.m（量程和轉速由客戶任定）
精度	0.1%F.S、0.5%F.S.、1%F.S
非線性	< ±0.08% F・ S
重復性	< ±0.06% F- S
遲滯	＜±0.05% F.S
信號輸出	10KHz±5KHz脈沖信號，4-20mA電流1-5V或0-5V電壓信號,USB直接相連（或按客戶要求訂做）
轉速	60個脈沖/轉或120個脈沖/轉
零點溫飄	＜O.2%F・ S/10P
響應頻率	10Ous
環境溫度	-45 〜70°C
電源電壓	± 15V±5%或 15〜36VDC
總消耗電流	< 130mA
長期穩定性	＜±0.3% F・S
絕緣阻抗	>500MΩ
斷裂負載	200%
防護等級	IP65





鑄衡服務：
鑄衡服務原則：鑄衡的測力計儀器產品保修期均為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
鑄衡服務目標：服務質量贏得用戶滿意，
鑄衡服務宗旨：快速、果斷、準確、周到、徹底，
